Komplexní průvodce moderním osvětlením autobusových a vlakových nádraží

Úvod do problematiky osvětlení dopravních terminálů

V současném světě hrají autobusová a vlaková nádraží klíčovou roli v infrastruktuře veřejné dopravy. Kvalitní osvětlení těchto prostor není pouhým technickým detailem, ale zásadním prvkem, který ovlivňuje bezpečnost, orientaci a celkový komfort cestujících. Moderní přístupy k osvětlení dopravních terminálů reflektují nejnovější technologické trendy a současně zohledňují ekonomické a ekologické aspekty provozu.

Tento průvodce se zaměřuje na komplexní řešení osvětlení různých částí nádražních prostor - od čekáren přes nástupiště až po příjezdové cesty. Představíme vám nejmodernější technologie, praktická doporučení a postupy, které pomohou vytvořit efektivní, bezpečné a příjemné prostředí pro všechny uživatele veřejné dopravy.

Obsah

1. LED technologie jako ideální řešení pro nádražní prostory
2. Specifické požadavky na osvětlení různých částí nádraží
3. Technické parametry a normativní požadavky
4. Moderní systémy řízení osvětlení pro dopravní terminály
5. Energetická účinnost a ekonomické aspekty
6. Doporučení pro implementaci osvětlení nádražních prostor
7. Příklady dobré praxe a případové studie
8. Pohled cestujících na osvětlení nádražních prostor
9. Závěr a shrnutí
10. Odborné poradenství

LED technologie jako ideální řešení pro nádražní prostory

Výhody LED osvětlení v dopravních terminálech

LED osvětlení představuje ideální volbu pro autobusová a vlaková nádraží díky několika klíčovým výhodám. Prvenství těchto systémů spočívá v jejich mimořádné energetické účinnosti, která vede k významným úsporám provozních nákladů ve srovnání s tradičními světelnými technologiemi. Tato vlastnost je obzvláště cenná pro rozlehlé prostory dopravních terminálů, kde je potřeba zajistit intenzivní a spolehlivé osvětlení po dlouhé časové úseky.

Další zásadní předností LED svítidel je jejich vynikající kvalita světla s vysokou věrností barev (CRI >80), což výrazně zlepšuje viditelnost a orientaci cestujících během všech denních i nočních hodin. Tato vlastnost přímo přispívá k pocitu bezpečí a komfortu, který je pro cestující zásadní.

Z provozního hlediska vynikají LED světelné systémy dlouhou životností přesahující 50 000 hodin a minimálními nároky na údržbu. To se promítá do nižších celkových nákladů na vlastnictví (TCO) a především do omezení provozních výpadků způsobených nutností výměny světelných zdrojů.

Flexibilita LED technologie umožňuje implementaci pokročilých systémů řízení, včetně adaptivního nastavení intenzity světla podle denní doby, obsazenosti prostor nebo specifických provozních požadavků. Tím lze dosáhnout dalších úspor energie a optimalizace světelných podmínek pro různé situace.

V neposlední řadě představuje LED osvětlení ekologicky odpovědnou volbu, protože neobsahuje rtuť ani jiné nebezpečné látky a díky své energetické účinnosti výrazně snižuje uhlíkovou stopu dopravních terminálů.

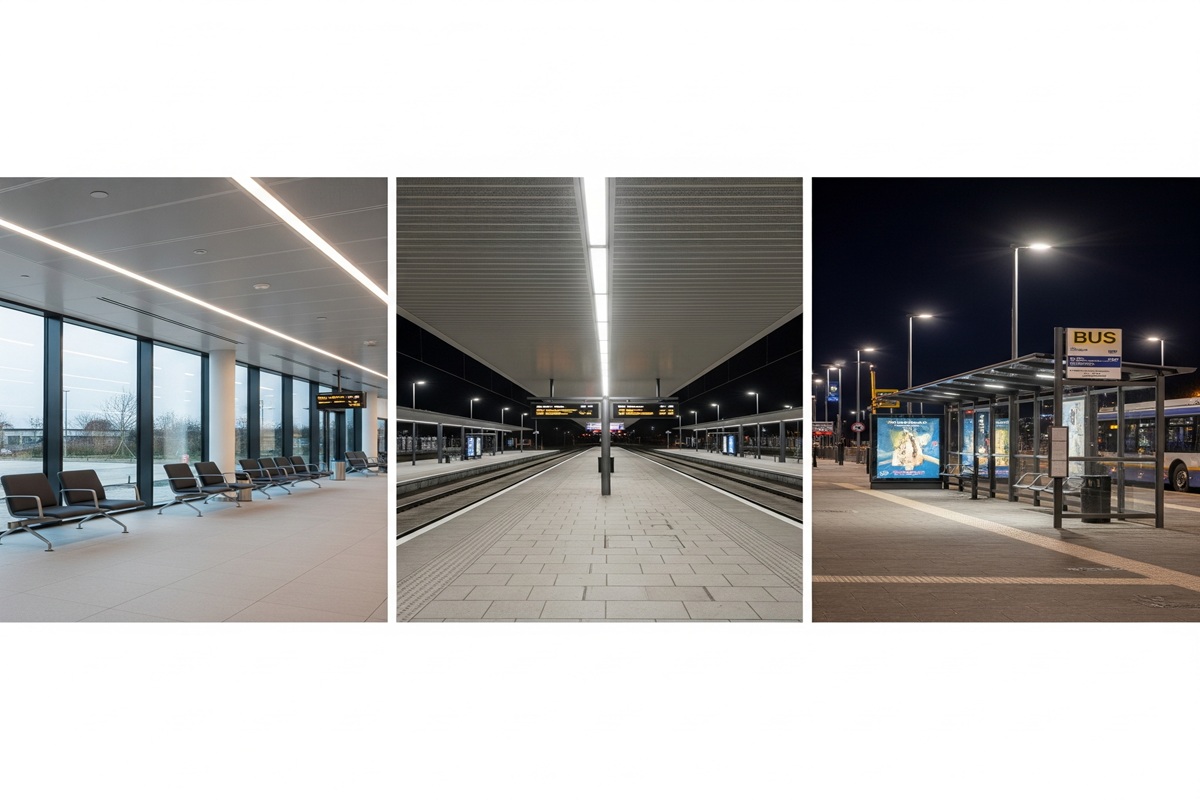

Specifické požadavky na osvětlení různých částí nádraží

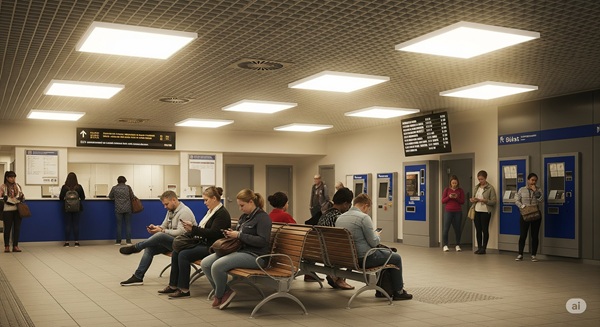

1. Čekárny a vnitřní prostory

Osvětlení čekáren a interiérových prostor nádraží vyžaduje vyvážený přístup, který kombinuje funkčnost s komfortem. Pro tyto prostory se doporučují následující parametry:

• Druhy osvětlení: Optimální řešení představuje kombinace přímého a nepřímého osvětlení, která vytváří příjemnou atmosféru a minimalizuje oslnění. Nepřímé složky osvětlení pomáhají eliminovat ostré stíny a zajišťují rovnoměrné rozložení světla v prostoru.
• Teplota chromatičnosti: Pro čekárny se doporučuje neutrální bílá v rozmezí 3000-4000 K, která vytváří přirozený a uklidňující dojem. Tato teplota chromatičnosti podporuje čitelnost informačních materiálů a současně nezpůsobuje únavu zraku při delším pobytu.
• Intenzita osvětlení: Standardní hodnoty pro čekárny se pohybují v rozmezí 200-300 luxů. Tato úroveň je dostatečná pro běžné aktivity cestujících, jako je čtení nebo používání mobilních zařízení, a zároveň vytváří příjemné prostředí.
• Systémy řízení: V těchto prostorách se vyplatí instalace inteligentních ovládacích prvků, jako jsou stmívače a senzory pohybu, které umožňují přizpůsobit intenzitu osvětlení aktuálním podmínkám a počtu cestujících, což vede k dalším energetickým úsporám.

2. Nástupiště

Nástupiště představují kritickou oblast nádraží z hlediska bezpečnosti a orientace cestujících. Osvětlení zde musí splňovat přísnější kritéria:

• Druhy osvětlení: Nejefektivnějším řešením jsou lineární LED svítidla instalovaná podél celé délky nástupiště, která zajišťují rovnoměrné osvětlení bez tmavých míst nebo výrazných stínů. Důležité je také nasvětlení nástupní hrany pro zvýšení bezpečnosti při nástupu a výstupu.
• Teplota chromatičnosti: Pro nástupiště se doporučuje chladnější bílá (4000-5000 K), která podporuje lepší viditelnost a realistické vnímání barev, což je důležité pro rozpoznávání signalizace a bezpečnostních prvků.
• Intenzita osvětlení: Doporučená hodnota se pohybuje mezi 150-200 luxů, což představuje kompromis mezi dobrou viditelností a energetickou účinností. V kritických místech, jako jsou nástupní hrany nebo přechody, by měla být intenzita vyšší.
• Speciální požadavky: Osvětlení by mělo být navrženo tak, aby zdůrazňovalo důležité informační prvky, jako jsou označení nástupišť, jízdní řády nebo bezpečnostní značení. Vhodné je také barevné odlišení nebo zvýšení intenzity v těchto zónách.

3. Příjezdové cesty a vnější prostory

Vnější prostory nádraží, včetně příjezdových cest a parkovišť, vyžadují specifický přístup z hlediska osvětlení:

• Druhy osvětlení: Pro tyto oblasti jsou optimální venkovní LED svítidla s vysokou odolností vůči povětrnostním vlivům (stupeň krytí minimálně IP65). Vhodné jsou jak stožárová svítidla pro rozsáhlejší plochy, tak nástěnná svítidla pro užší komunikační prostory.
• Teplota chromatičnosti: Doporučuje se neutrální až chladnější bílá (4000-5000 K), která zajišťuje dobrou viditelnost a správné vnímání barev, což přispívá k bezpečnosti provozu.
• Intenzita osvětlení: Standardní hodnoty pro příjezdové cesty se pohybují mezi 50-100 luxů v závislosti na frekvenci provozu. Pro parkoviště postačuje 20-50 luxů s důrazem na rovnoměrnost osvětlení a minimalizaci tmavých zón.
• Umístění: Svítidla by měla být rozmístěna v optimálních vzdálenostech tak, aby poskytovala rovnoměrné osvětlení bez tmavých míst, která by mohla představovat bezpečnostní riziko.

Technické parametry a normativní požadavky

Stupeň krytí svítidel pro různé prostory

Správně zvolený stupeň krytí svítidel (IP) je zásadní pro zajištění bezpečnosti a dlouhodobé funkčnosti osvětlení v prostředí nádraží:

• Exteriérové prostory (nástupiště, příjezdové cesty): Pro venkovní prostory vystavené povětrnostním vlivům je nezbytný stupeň krytí minimálně IP65, který zajišťuje úplnou prachotěsnost a ochranu proti tryskající vodě. V oblastech s extrémními povětrnostními podmínkami lze doporučit IP66 nebo vyšší.
• Polootevřené prostory (částečně krytá nástupiště): Stupeň krytí IP54 až IP65 v závislosti na míře vystavení povětrnostním vlivům.
• Interiérové prostory (čekárny, haly): Pro standardní vnitřní prostory postačuje stupeň krytí IP44, který chrání proti vniknutí pevných těles větších než 1 mm a stříkající vodě. Ve vlhkých prostorách, jako jsou toalety nebo místa v blízkosti vchodů, je vhodné zvýšit stupeň krytí na IP54.

Výpočet požadovaného množství světla

Pro určení optimálního osvětlení dopravních terminálů je klíčový správný výpočet potřebného množství světla:

Základní parametry pro výpočet:

1. Velikost osvětlované plochy (A) v metrech čtverečních
2. Požadovaná úroveň osvětlení (E) v luxech podle typu prostoru:
   • Čekárny: 200-300 lux
   • Nástupiště: 150-200 lux
   • Příjezdové cesty: 50-100 lux

Výpočetní postup:

Pro stanovení celkového světelného toku v lumenech použijeme vzorec:

Φ = A × E

Například pro nástupiště o rozměrech 50 × 10 metrů (plocha 500 m²) s požadovanou intenzitou 150 luxů:

Φ = 500 m² × 150 lux = 75 000 lumenů

Pro určení počtu potřebných svítidel dělíme celkový požadovaný světelný tok světelným tokem jednoho svítidla, přičemž zohledňujeme účinnost svítidla a další faktory, jako je udržovací činitel (MF) zohledňující pokles světelného toku v čase:

Počet svítidel = Φ / (světelný tok jednoho svítidla × MF)

Při výběru konkrétních svítidel je třeba zohlednit jejich účinnost (lm/W), která se u kvalitních LED svítidel pohybuje mezi 100-150 lm/W.

Moderní systémy řízení osvětlení pro dopravní terminály

Inteligentní správa světelných systémů

Pokročilé řídicí systémy osvětlení představují klíčový prvek moderních dopravních terminálů, který umožňuje optimalizovat provoz, zvyšovat komfort cestujících a dosahovat významných energetických úspor. Současné technologie nabízejí široké spektrum možností řízení:

1. Časové řízení a plánování

Implementace časových spínačů a sofistikovaných plánovacích systémů umožňuje přizpůsobit intenzitu a charakter osvětlení podle denní doby a aktuálního provozního režimu nádraží. Osvětlení lze automaticky regulovat podle jízdních řádů, s vyšší intenzitou v dobách zvýšeného provozu a s útlumem v obdobích nižší frekvence cestujících.

2. Senzorické systémy

• Pohybové a prezenční senzory: Detekují přítomnost osob a podle toho upravují intenzitu osvětlení, což je zvláště výhodné v méně frekventovaných oblastech nádraží nebo v nočních hodinách.
• Světelné senzory: Měří úroveň okolního přirozeného osvětlení a plynule přizpůsobují výkon umělého osvětlení, čímž zajišťují optimální světelné podmínky při minimální spotřebě energie.

3. Centralizované řízení a monitoring

Moderní systémy umožňují centrální správu celého osvětlení nádraží prostřednictvím specializovaného softwaru:

• Vzdálené ovládání a monitorování stavu jednotlivých svítidel nebo jejich skupin
• Automatická diagnostika poruch a prediktivní údržba
• Generování statistik spotřeby a identifikace potenciálu pro další optimalizaci

4. Zónování a scénáře osvětlení

Rozdělení nádraží na logické zóny s možností aplikace různých světelných scénářů podle situace:

• Standardní provozní režim
• Nouzový režim při mimořádných událostech
• Úklidový nebo údržbový režim
• Noční úsporný režim

5. Integrace s dalšími systémy

Propojení řízení osvětlení s dalšími technologickými systémy nádraží přináší synergické efekty:

• Napojení na informační systém pro cestující (např. zvýšení intenzity osvětlení při příjezdu spoje)
• Koordinace s bezpečnostními systémy (automatická reakce osvětlení na bezpečnostní incidenty)
• Integrace do celkového systému správy budovy (BMS - Building Management System)

Energetická účinnost a ekonomické aspekty

Úspory při moderním řešení osvětlení

Přechod na moderní LED technologie v kombinaci s inteligentními řídicími systémy přináší významné ekonomické výhody:

Kvantifikace úspor energie

Implementace LED osvětlení v kombinaci s inteligentními řídicími systémy může snížit spotřebu elektrické energie o 50-70 % ve srovnání s konvenčními technologiemi. Konkrétní úspory závisí na několika faktorech:

• Typ původní osvětlovací technologie (největší úspory při náhradě klasických žárovek nebo halogenových svítidel)
• Rozsah implementace řídicích systémů a senzorů
• Provozní doba nádraží a intenzita využívání jednotlivých prostor

Návratnost investice

Přestože počáteční investice do moderních LED systémů může být vyšší než u konvenčních řešení, návratnost je díky úsporám energie a nižším nákladům na údržbu obvykle dosažena během 2-5 let, v závislosti na rozsahu projektu a provozních podmínkách.

Náklady na životní cyklus

Pro komplexní ekonomické hodnocení je třeba zohlednit celkové náklady životního cyklu (LCC - Life Cycle Cost), které zahrnují:

• Počáteční pořizovací náklady
• Náklady na instalaci a uvedení do provozu
• Provozní náklady (spotřeba elektrické energie)
• Náklady na údržbu a výměnu komponent
• Likvidační náklady na konci životnosti

LED systémy s typickou životností 50 000-100 000 hodin výrazně snižují potřebu výměn světelných zdrojů, což se promítá do výrazného snížení nákladů na údržbu a minimalizace provozních přerušení.

Doporučení pro implementaci osvětlení nádražních prostor

Praktický postup při plánování a realizaci

1. Analýza současného stavu a potřeb

Před návrhem nového osvětlení je nezbytné provést důkladnou analýzu:

• Světelně-technický audit stávajícího osvětlení
• Identifikace problematických míst a bezpečnostních rizik
• Měření stávajících hodnot osvětlenosti a rovnoměrnosti
• Stanovení požadavků na nový systém ve spolupráci s provozovateli nádraží

2. Zpracování projektové dokumentace

Kvalitní projektová dokumentace by měla obsahovat:

• Světelně-technické výpočty dokazující splnění normativních požadavků
• Specifikaci svítidel včetně technických parametrů
• Návrh řídicího systému a jeho integrace do stávající infrastruktury
• Analýzu návratnosti investice a úspor energie

3. Výběr vhodných komponent

Při výběru svítidel a řídicích systémů je třeba zohlednit:

• Kvalitu světelných zdrojů a jejich parametry (CRI, životnost, účinnost)
• Mechanickou odolnost a vhodnost pro dané prostředí (stupeň krytí IP)
• Možnosti integrace do řídicích systémů (kompatibilita s DALI, KNX apod.)
• Reference výrobce a dostupnost náhradních dílů

4. Pilotní instalace

Před celkovou implementací doporučujeme:

• Realizovat pilotní projekt na vybrané části nádraží
• Provést měření a ověření parametrů v reálných podmínkách
• Vyhodnotit spokojenost uživatelů a provozovatelů
• Případně upravit koncept pro finální implementaci

5. Postupná implementace

Osvětlení nádraží lze často realizovat po etapách:

• Prioritizace oblastí podle bezpečnostních rizik a potenciálu úspor
• Koordinace instalačních prací s minimálním omezením provozu
• Postupná integrace nových částí do celkového řídicího systému

Příklady dobré praxe a případové studie

Úspěšné realizace moderního osvětlení dopravních terminálů

Případová studie 1: Modernizace osvětlení hlavního nádraží

V rámci komplexní rekonstrukce hlavního vlakového nádraží ve středně velkém evropském městě bylo implementováno LED osvětlení s pokročilým řídicím systémem. Projekt zahrnoval:

• Výměnu 850 konvenčních svítidel za LED alternativy
• Implementaci zónového řízení s využitím denního světla
• Integraci s informačním systémem pro cestující

Výsledky:

• Snížení spotřeby energie o 65 %
• Zlepšení rovnoměrnosti osvětlení o 40 %
• Návratnost investice za 3,2 roku
• Výrazné zlepšení subjektivního hodnocení prostředí cestujícími

Případová studie 2: Autobusový terminál s chytrým osvětlením

Nově vybudovaný autobusový terminál byl vybaven komplexním systémem chytrého osvětlení:

• LED svítidla s individuálním řízením každého světelného bodu
• Senzorický systém detekující pohyb a obsazenost jednotlivých nástupišť
• Propojení s jízdními řády a dynamické přizpůsobení osvětlení

Výsledky:

• O 72 % nižší spotřeba energie ve srovnání s konvenčním řešením
• Zvýšení pocitu bezpečí cestujících (potvrzeno průzkumem)
• Minimální náklady na údržbu díky prediktivnímu systému monitoringu

Pohled cestujících na osvětlení nádražních prostor

Mapování zkušenosti cestujících v souvislosti s osvětlením

Customer Journey Map (CJM) představuje užitečný nástroj pro pochopení, jak cestující vnímají a reagují na osvětlení v různých fázích své cesty. Níže uvádíme klíčové fáze a aspekty, které je třeba zohlednit při návrhu osvětlení z pohledu uživatelské zkušenosti:

1. Příjezd k nádraží

• Potřeby cestujících: Snadná identifikace vstupů, orientace v prostoru, pocit bezpečí
• Řešení osvětlení: Výrazné nasvícení vstupů, dostatečné osvětlení parkovišť a příjezdových cest, eliminace tmavých zón

2. Vstup do budovy nádraží

• Potřeby cestujících: Plynulý přechod z venkovního do vnitřního prostředí, rychlá adaptace zraku
• Řešení osvětlení: Postupný přechod intenzity osvětlení, eliminace oslnění, zvýraznění informačních prvků

3. Orientace v prostoru nádraží

• Potřeby cestujících: Snadné nalezení informačních tabulí, pokladen, obchodů a dalších služeb
• Řešení osvětlení: Akcentové osvětlení klíčových bodů, kontrastní osvětlení orientačních prvků, intuitivní světelné navádění

4. Čekání na spoj

• Potřeby cestujících: Komfort při čekání, možnost čtení nebo práce s elektronickými zařízeními
• Řešení osvětlení: Příjemné, neoslňující osvětlení čekáren s vhodnou teplotou chromatičnosti a dostatečnou intenzitou

5. Přesun na nástupiště

• Potřeby cestujících: Bezpečný pohyb, snadná orientace, rychlá identifikace správného nástupiště
• Řešení osvětlení: Dobré osvětlení komunikačních cest, zdůraznění přechodů a schodišť, nasvícení informačních prvků

6. Čekání na nástupišti

• Potřeby cestujících: Bezpečnost, komfort, dobrá viditelnost na informační tabule
• Řešení osvětlení: Rovnoměrné osvětlení bez tmavých míst, zvýraznění nástupní hrany, dostatečná intenzita pro čtení

Závěr a shrnutí

Klíčové faktory pro úspěšnou implementaci osvětlení nádražních prostor

Moderní řešení osvětlení autobusových a vlakových nádraží představuje komplexní disciplínu, která vyžaduje holistický přístup kombinující technické znalosti, ekonomické aspekty a pochopení potřeb uživatelů. Při implementaci osvětlení dopravních terminálů doporučujeme zohlednit následující klíčové faktory:

1. Technologická vyspělost - Volba moderních LED technologií s vysokou účinností, dlouhou životností a kvalitními světelnými parametry.
2. Inteligentní řízení - Implementace pokročilých řídicích systémů umožňujících optimalizovat provoz osvětlení podle aktuálních potřeb a podmínek.
3. Normativní soulad - Dodržení všech relevantních norem a předpisů pro zajištění bezpečnosti a komfortu cestujících.
4. Energetická účinnost - Minimalizace spotřeby energie a provozních nákladů při zachování nebo zlepšení kvality osvětlení.
5. Uživatelský komfort - Navržení světelných podmínek s ohledem na potřeby a zkušenosti cestujících v různých fázích jejich cesty.
6. Flexibilita a adaptabilita - Vytvoření systému, který lze snadno přizpůsobit měnícím se požadavkům a podmínkám provozu.

Kvalitní osvětlení nádražních prostor není jen technickým řešením, ale významně přispívá k celkovému vnímání kvality veřejné dopravy a komfortu cestujících. Investice do moderních osvětlovacích systémů se vrací nejen v podobě úspor provozních nákladů, ale také ve zvýšené spokojenosti uživatelů a zlepšení veřejného obrazu dopravních služeb.
